型号:R1QL1-120-150N 简介:此电机定子绕嵌一体机适用于新能源电机定子制造,广泛应用于汽车领域。
产品视频
此电机定子绕嵌一体机适用于新能源电机定子制造,广泛应用于汽车领域。
一、主要特点和功能

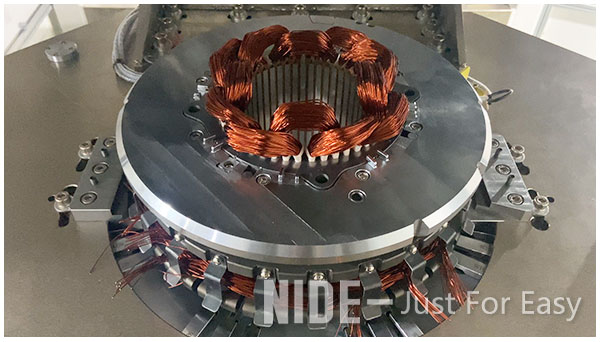

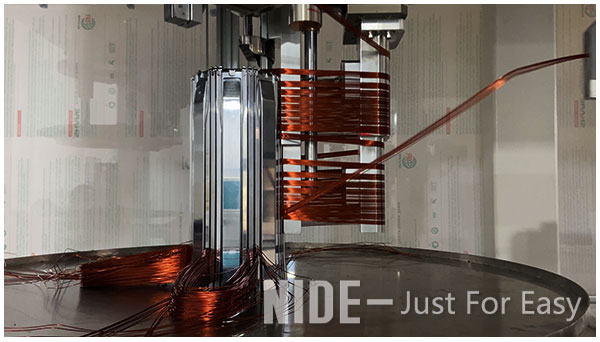

此新能源电机定子线圈绕线嵌入一体机有一个电机定子线圈自动绕线工位和一个定子线圈自动嵌入工位。在绕线过程中,电机定子铜线将自动缠绕在工具上,以避免在手动电线传输过程中导线损坏和导线交叉和紊乱。通过线圈自动绕线和嵌入工序,定子线圈绕嵌一体机将节省人工成本,高效率,并可以满足2极,4极和6极三相电机线圈绕组。线圈绕线和插入站由双电源伺服电机控制,可以在触摸屏上设置绕线,推线,推高纸张,改变产品堆叠厚度等参数。
二、技术参数
产品名称:全自动新能源电机定子线圈绕嵌一体机
定子叠厚范围:30-120mm
适应线径 : Φ0.2-Φ1.2mm
定子外径:≤Φ150mm
定子内径:40-110mm
绕线工位:1个
嵌线工位:1个
嵌线方式:同心式/链式
电源:380V/50/60Hz
功率:15KW
气源压力:0.6-0.8MPa
重量:2200KG
外形尺寸:(L)2200×(W)1500×(H)2200mm
