1，简介

该自动转子换向器车床用于电动机转子换向器的表面切割和车削。配备一台伺服电机驱动，一台金刚石切割机，一台伺服电机驱动皮带驱动转子旋转。彩色LCD显示器，可以编辑，修改，存储和加密生产参数等。可以存储总共100个电枢的生产参数。在整个动作过程中，可以显示参数，一旦出现异常情况，机器具有自动报警功能。

2，适用范围：

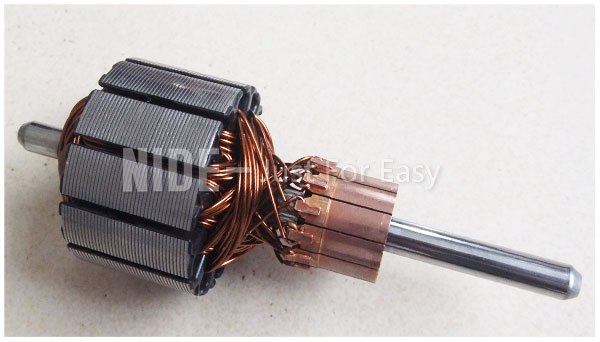

此机型适用于直流电动机转子和串联励磁电动机转子。

直流电动机转子：汽车电动机转子，摩托车起动器转子等。

励磁电机转子系列：家用电器转子，电动工具转子，吸尘器转子，搅拌机转子等

3．主要技术数据：

1）换向器圆度：0.0025-0.0035mm（取决于用户的换向器材料，电枢轴质量和轴承位置质量）

2）换向器片间圆度≤0.0015-0.0025mm

3）表面粗糙度：≤Ra0.4（取决于客户的电枢质量）

4）转子外径：Ф20〜Ф82mm

5）轴长：32〜250mm

6）轴外径：Ф3〜Ф16mm

7）换向器外径：Ф8〜Ф40mm

8）最大切割量：初切—粗切最大0.20mm（换向器直径方向）

9）调速范围：0〜60Hz

10）控制系统：PLC系统

11）切割速度：PLC可调

12）Z向刀具进给速度：可在触摸屏上设置，无级可调

13）Z方向刀具返回速度：在程序上设置

14）X方向切刀进给速度：可在触摸屏上设置，无级可调

15）X方向切刀返回速度：在程序上设置

16）Z方向切割长度：可在触摸屏上设置，最大值可以设定4倍不同的切割长度（最大30mm）

17）Z方向行进：最大50mm

18）生产效率：整个周期≤12sec/ pc（两次切割）

19）气压：4〜6kg / cm2

21）夹具：钻石V形块

22）总功率：2.2KW

23）机器功率：50 / 60Hz AC220V±10％（单相）

24）去毛刺机功率：50 / 60Hz AC220V±10％（单相）

25）吸尘器功率：50 / 60Hz AC380V±10％（三相）

26）重量：约1,100Kg

27）机器尺寸：1,100mm x 1100 mm x 1,830mm3

4，产品特点：

1）适用于3轴连续生产，手动装卸。生产效率：约1800〜2200个/班

2）生产顺序：手动上料→自动切割，自动去除毛刺→手动下料

3）刀具可以做到最大。最少4次一次切割后，可设置每次切割参数，包括切割量，切刀移动速度，皮带速度等。

4）两种操作模式：自动和手动

5）可以存储100nos电枢的切削参数

6）裁切限制，提醒操作者及时更换切刀

7）显示参数，包括班次输出，总输出，消耗时间等。异常情况发生时自动报警。

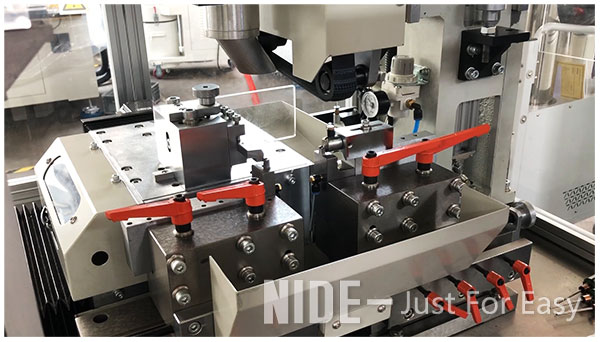

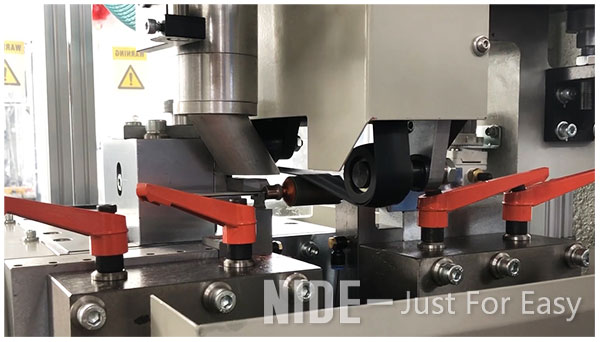

5，图片展示：
