半自动直流电机定子嵌线机电机线圈嵌入机

型号:QX1-100-150
简介:此机型可同时插入线圈和楔块,铜线和铝线均适用。

产品视频

  • 设备参数
  • 此机型可同时插入线圈和楔块,铜线和铝线均适用。

    (1) 主要技术参数及配置

    定子叠厚:最大150mm

    定子外径:最大160mm

    定子内径:30~110mm

    模具行程:最大70mm

    适应线品:铜线/铝线

    槽数:8~48槽

    最大槽满率:80%

    电源:380V/50/60HZ

    功率:3Kw

    设备重量:大约850kg

    外形尺寸:L1800*W650*1700mm

    electric motor stator coil insering quipment

    (2)应用范围

    本机型适用于串激电机和直流电机,广泛用于搅拌机,吸尘器,吹风机,电动工具,钻头,砂光机,家用洗衣机,起动电机等。



    (3)设备特点及主要性能

    采用交流伺服电机系统作为主动力来源,采用变频电机作为打纸动力;

    采用中文人机界面操作控制,具有故障自诊断功能;

    槽楔定宽聚脂薄膜卷料,规格根据客户需求

    采用步进电机送纸,可隔槽每槽设置,槽楔自定总长送料,切断,冲入成形,自由设置打纸槽和打纸数;

    在相同技术参数定子规格下设计可满足铜、铝线的自动嵌线;

    生产节拍≤16秒/台(不含辅助工时);

    一次性嵌铜线合格率≥98.5%,返修后合格率≥99.5%;

    具有调试专用控制开关,转产品可更换模具;

    打纸机构和推线机构具有预减速功能;

    带缺料报警功能;

    可在人机界面自由设定上推线圈高度及停止时间;

    机器装有固定底脚和移动轮两种方式;

    机器整套模具装配后要求其转动和移动顺畅;

    槽楔无破损,表面无擦伤拉毛现象,无移动或歪斜;。

    嵌线模与漆包线接触的部位其粗糙度、加工精度、硬度、耐磨性等必须达到生产要求;

    槽绝缘不得破损、移动或歪斜,漆包线不得有脱出到槽绝缘外的现象;

    铁芯不得有因下线而造成的变形或翘齿;

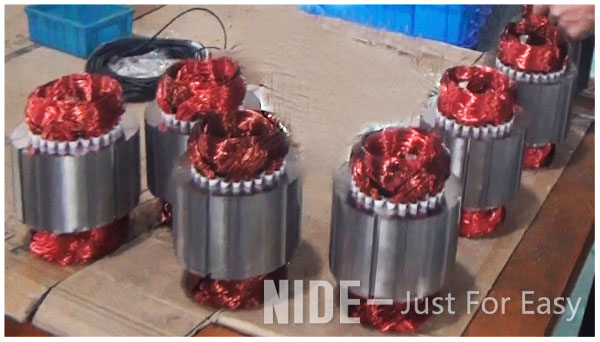

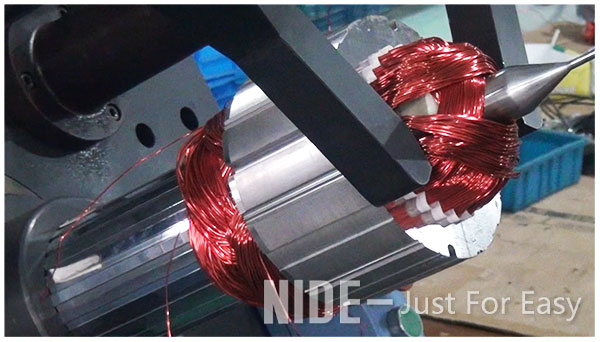

    (4)图片展示

    universal motor stator coil inserting machine

    coil inserting machine
