压缩机电机定子线圈自动绕线机

型号:RXL1-160C
简介:此机型适合2极、4极、6极电机定子线圈绕线,自动跳线,自动线切割和自动分度的动作可以按顺序一次性完成。

产品视频

  • 设备参数
  • (1)自动绕线机机器主要功能和特点

    绕线模具:每台含一套绕线模,三个线杯;

    转盘双工位结构,采用伺服系统旋转与挂杯分度;

    绕线头数1个,需满足双线并绕;

    主轴采用伺服电机控制,线圈匝数精度±1匝;

    工作转速可任意设定,整机无明显振动、噪音;

    漆包线无破皮、拉断等,漆包线使用完自动停车;

    控制器可设定圈数、绕线转速、沉模高度、沉模转速、绕线方向等;

    勾线剪线XY轴采用伺服系统运动,可调节过桥线和引出线长短;

    沉模采用伺服系统运动,沉模段数最大5段。



    (2)技术数据:

    线径:0.17~1.2mm

    最大定子外径:160mm

    最大叠厚:100mm

    绕组头:1pc

    绕线速度:≤2200RPM

    飞叉直径:400mm

    跳档段数:2~6段

    气源压力:0.5-0.8Mpa

    电压:380V 50 / 60HZ

    功率:9千瓦

    尺寸:L1800 * W1100 * 2200mm

    重量:约1600公斤



    (3)应用范围

    适用于2级,4极,6级电机的绕线。



    (4)图片展示

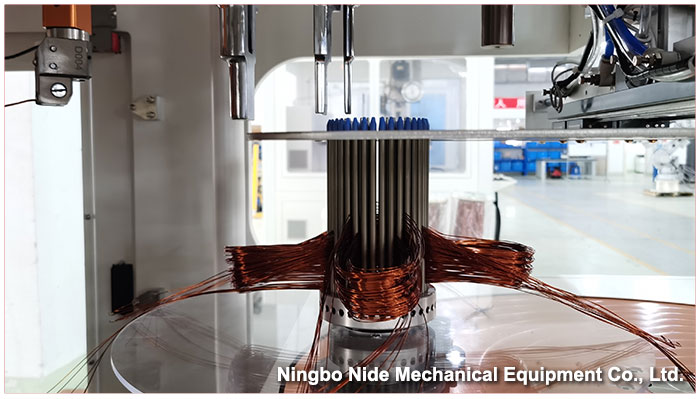

    此机型有两个绕线工位

    automatic stator coil winding machine.jpg
