首页 > 产品中心 >半自动电机定子嵌线机定子槽线圈嵌入设备

半自动电机定子嵌线机定子槽线圈嵌入设备

型号:QX1-150-160B
简介:本电机定子嵌线机为线圈与槽锲自动嵌入定子槽型中的设备,特别适用于空调电机,洗涤电机,压缩机电机,风扇电机,发电机电机,泵用电机等微型类感应马达

产品视频

  • 设备参数
  • (1)定子嵌线机应用

    本电机定子嵌线机特别适用于空调电机,洗涤电机,压缩机电机,风扇电机,发电机电机,泵用电机等微型类感应马达。



    (2)定子嵌线机特点

    本机型为线圈与槽锲自动嵌入定子槽型中的设备,此设备能够将线圈和槽锲或线圈与槽中层间槽锲一次性嵌入定子槽型中,槽锲采用步进电机送纸,线圈与槽锲采用伺服电机嵌入,配备人际界面可设定所需参数,可根据不同的电机的槽满率与线的种类设定不同的嵌入速度与送槽锲方式,转产可更换模具实现。



    (3)定子嵌线机技术参数

    产品名称:

    半自动电机定子线圈嵌入机

    定子叠厚:

    10-150mm

    定子外径:

    ≤160mm

    定子内径:

    30-100mm

    模具行程:

    0-60mm

    适应线品:

    铝线/铜线

    适合定子槽数:

    8-48槽数

    电源:

    380V 50/60HZ 3KW

    重量:

    about 600KG

    外形尺寸:

    (L)1850*(W)650*(H)1700mm



    (4)定子嵌线机图片展示

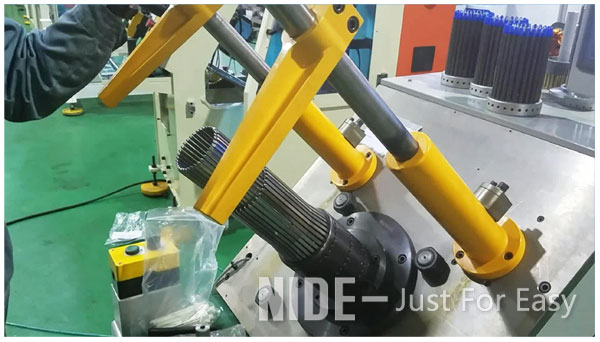

    1.嵌线机机器展示

    stator coil inserting machine

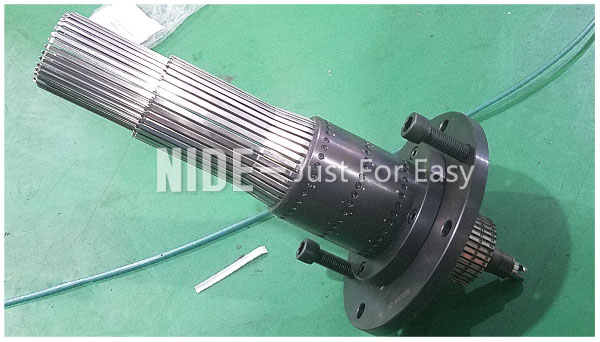

    2.嵌线机模具展示

    stator coil winding insertion equipment

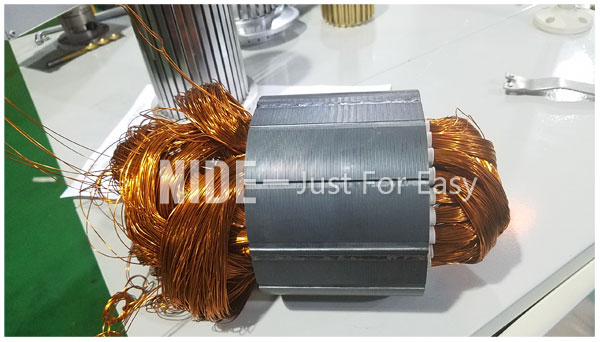

    3.嵌线机定子展示

    motor stator coil wire inserting machine coil embedded machine
