自动电枢转子槽绝缘楔行插入机

型号:ND-LSI-2W
简介:此电机转子槽楔插入机适用于家电,汽车电机,电动工具电机电枢。

产品视频

  • 设备参数
  • 自动电枢转子槽绝缘楔行插入机


    1.主要技术数据:

    电枢转子外径:Ф20-55mm

    转子叠厚:最大60mm

    轴长:50~250mm

    轴外径:Ф6~Ф20mm

    转子插槽数:8-24个插槽

    换向器外径:Ф12~Ф40mm

    槽楔长度:15-65mm,材料由用户提供

    调速范围:0~60Hz

    槽楔形状:平面,U形或R

    槽楔厚度:0.2 mm~2.0 mm

    效率:0.5 - 每插槽0.8秒,装载夹具送料卸载(12槽电枢总共8~10/周期)

    气源压力:气压,4~6kg / cm2

    机器功率:1.0KW

    工具/夹具:快速变化的完整性成型轮结构

    电压:AC220V±10%,50 / 60Hz

    气压:0.5-0.7MPa

    重量:约400Kg

    尺寸:910 mm x 880 mm x 1300mm3



    2.特点:

    连续操作3次,机器自动装卸电枢

    可存储100种电枢转子的生产参数

    可以显示生产数据,包括换档输出,消耗时间等。在机器运行过程中,一旦发生任何异常,机器将报警

    可切换三种操作模式:JOG,自动和步进

    易于调整

    机器有三色报警灯塔,可以显示机器状态

    机器具有密码级别保护功能

    机架采用焊接工艺,顶面采用铝合金加透明有机玻璃,颜色为RAL7035

    机器有安全防护标志,安全部件为黄色,有紧急按钮和操作报警标志



    3. 适用范围

    此电机转子槽楔插入机适用于家电,汽车电机,电动工具电机电枢。

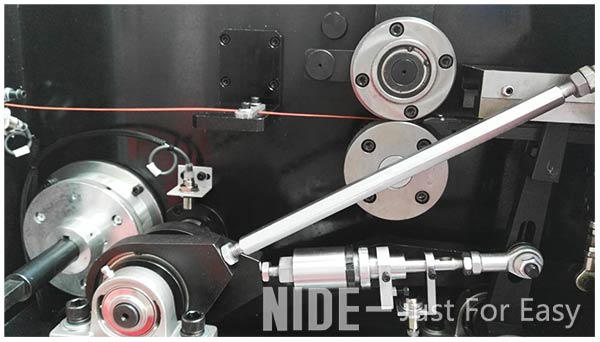

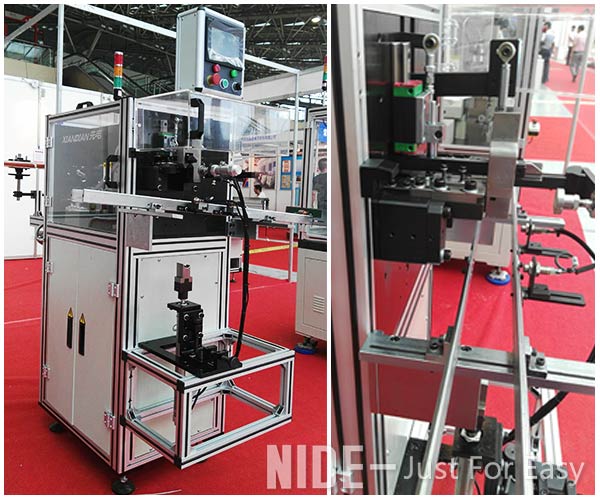

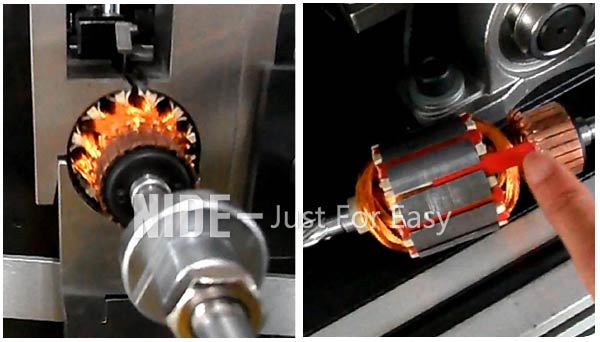

           4. 转子槽楔插入机图片展示

    armature-wedge-inserting-machine

    armature-wedge-inserting-machine

    armature-wedge-inserting-machine
