四工位小型定机电枢转子自动绕线机

型号:ND-RM-AL2-N01
简介:这种四工位电枢转子绕线机适用于3〜5个槽的小转子

产品视频

  • 设备参数
  • armature winding machine

    描述:

    1.这种四工位电枢转子绕线机适用于3〜5个槽的小转子。

    2.机器有4个工作台,4个转子可以同时卷绕。

    3.该转子绕线机由PLC控制。 所有参数可以在触摸屏上设置,如线径,转数,电枢槽数,编号,卷绕速度等。


    主备件:

    一套工具

    四条线筒(其中放置铜线)


    技术参数:

    项目规范

    线圈直径:0.08〜0.55毫米

    转子类型:3〜5槽电枢

    转子直径:8〜25毫米

    最大转子叠厚:30毫米

    绕线转速:0〜3000 rpm

    最大轴长:70毫米

    额定功率:≤1.2KW

    供气压力:0.4MPa≤工作气压≤0.8MPa

    电压:AC220V 50 / 60Hz

    工作环境温度:0℃〜45℃

    工作环境湿度:10%〜60%(无冷凝)

    机器尺寸:1100 *1100 *1300毫米

    包装尺寸:1200 * 1200*1500毫米

    机器重量:320公斤

    包装重量:430公斤

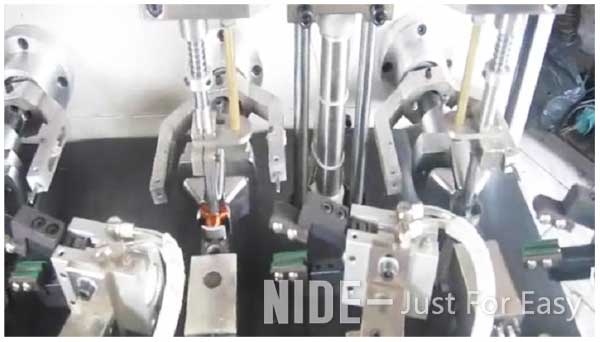

    armature coil winding machine

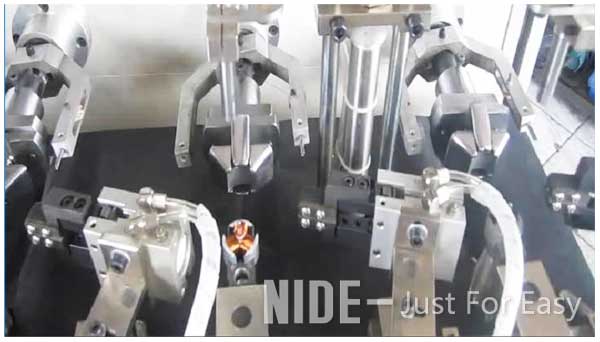

    armature coil winding machine rotor coil winder
