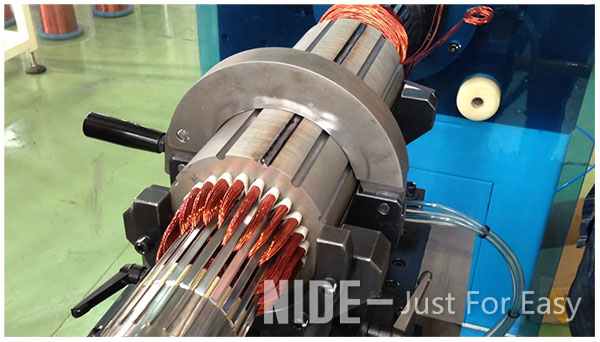

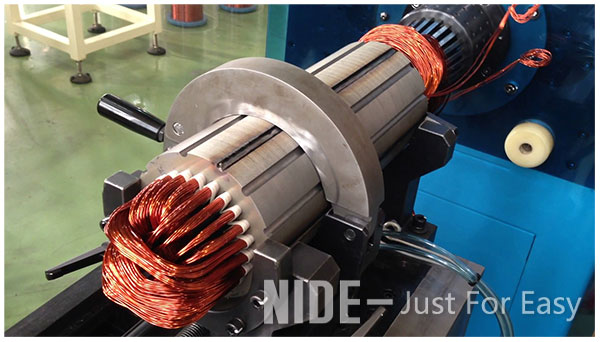

型号:QWB1-600/150 简介:适用于深井泵类电机、以及各种超长电机定子的嵌线工艺。
产品视频
(1)主要技术参数及配置
定子叠厚:300~600mm
定子外径:最大300mm
定子内径:50~150mm
适应线径:0.18~1.2mm
电源:380V/50/60HZ
功率:3.5Kw
设备重量:大约1200kg
外形尺寸:L2100*W2000*1600mm
(2)应用范围
适用于深井泵类电机、以及各种超长电机定子的嵌线工艺。
(3)设备特点及主要性能
该机型为卧式半自动嵌线机,采用日本三菱交流伺服电机和气动元件系统驱动,由工业可编程PLC综合控制,具有X、Y自动送料定子装置,能将线圈和槽楔自动一次嵌入定子槽型中。主要适用于深井泵类电机、以及各种超长电机定子的嵌线工艺。
该机配置了人机控制界面,具有状态显示,故障报警,各类参数设置等功能,调整叠厚方便快捷,自动化程度高,能有效的降低操作人员体力。
